讷河油库位于黑龙江省齐齐哈尔市讷河市讷河镇通江路西段路南讷河油库院内。油库北侧为国铁；东侧为国道，国道对面为北方水泥厂；南侧为工矿企业（孵化场）；西侧为空地。
规模为油库总库容为1.24×104m³，属三级油库，本次改造后油库库容1.25×104m³，库容等级不变。主要储存品种有柴油、92#组分汽油、92#清洁汽油及变性燃料乙醇。
讷河油库始建于1979年，坐落在黑龙江省齐齐哈尔市讷河市讷河镇通江路西段路南，现有员工25人。油库占地面积44206.5m2，库区布置着综合楼、经营控制室、汽车油品装车设施、铁路油品卸车栈桥、卸油泵房、罐区、消防设施、锅炉房、
污水处理设施、油气回收设施和变配电设施等。

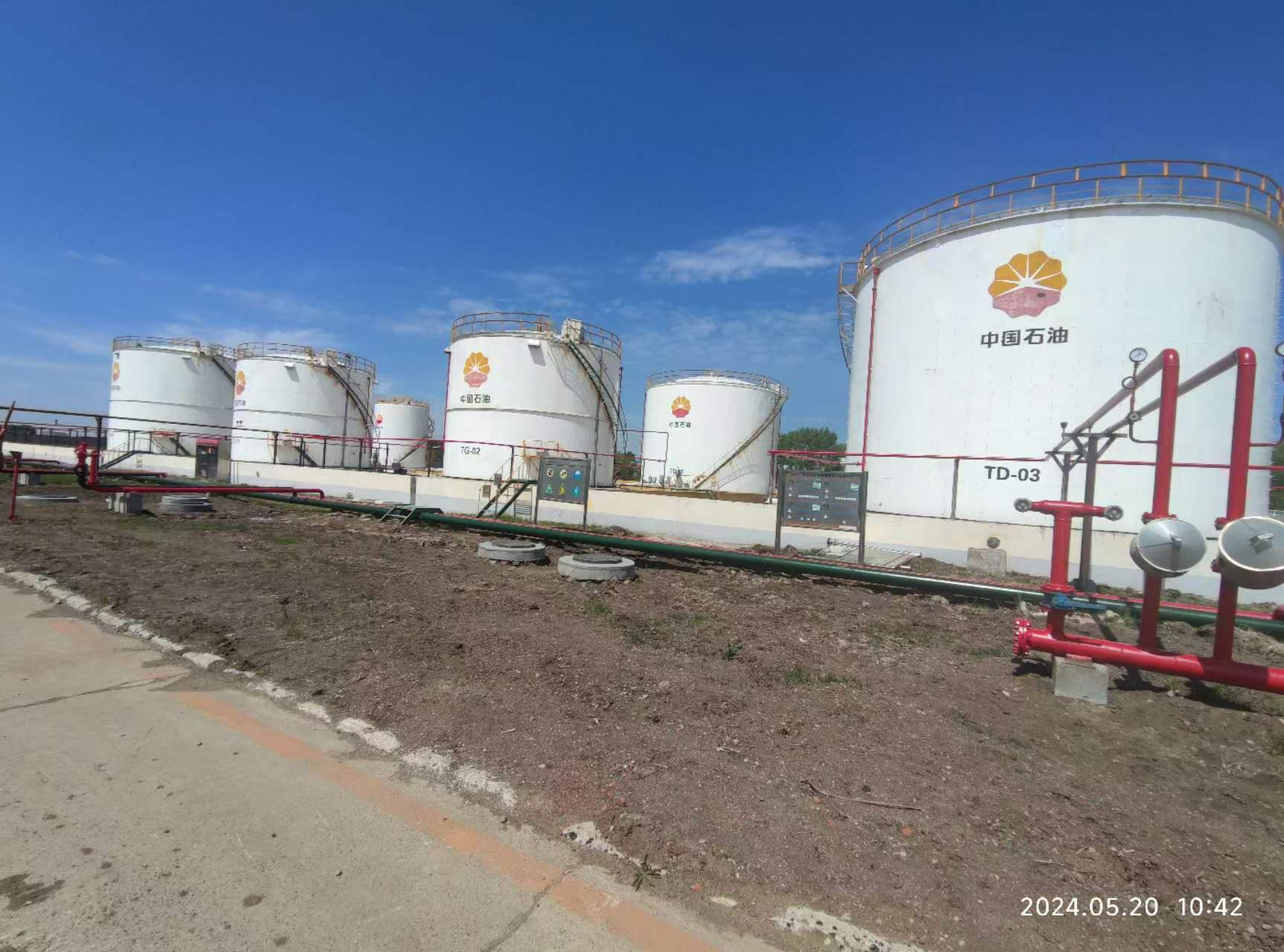

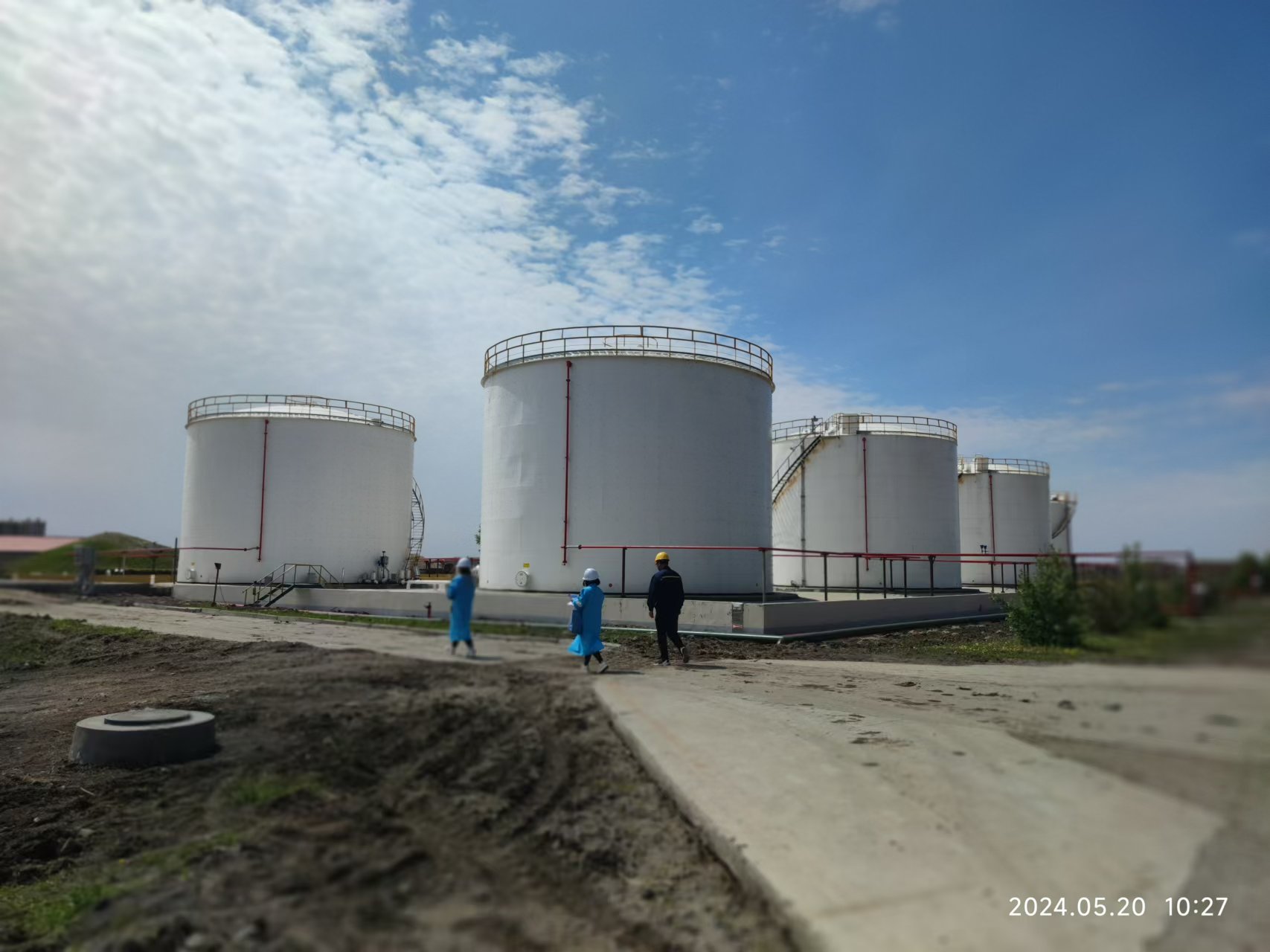

讷河油库油罐区立式储罐组，立式储罐组包括2000m3立式固定顶柴油储罐4座、2000m3内浮顶汽油储罐1 座、1000m3内浮顶汽油储罐2座；500m3内浮顶乙醇储罐1座。共计1.25×104m³库容，根据《石油库设计规范》（GB50074-2014）第3.0.1条的规定，讷河油库为三级石油库。

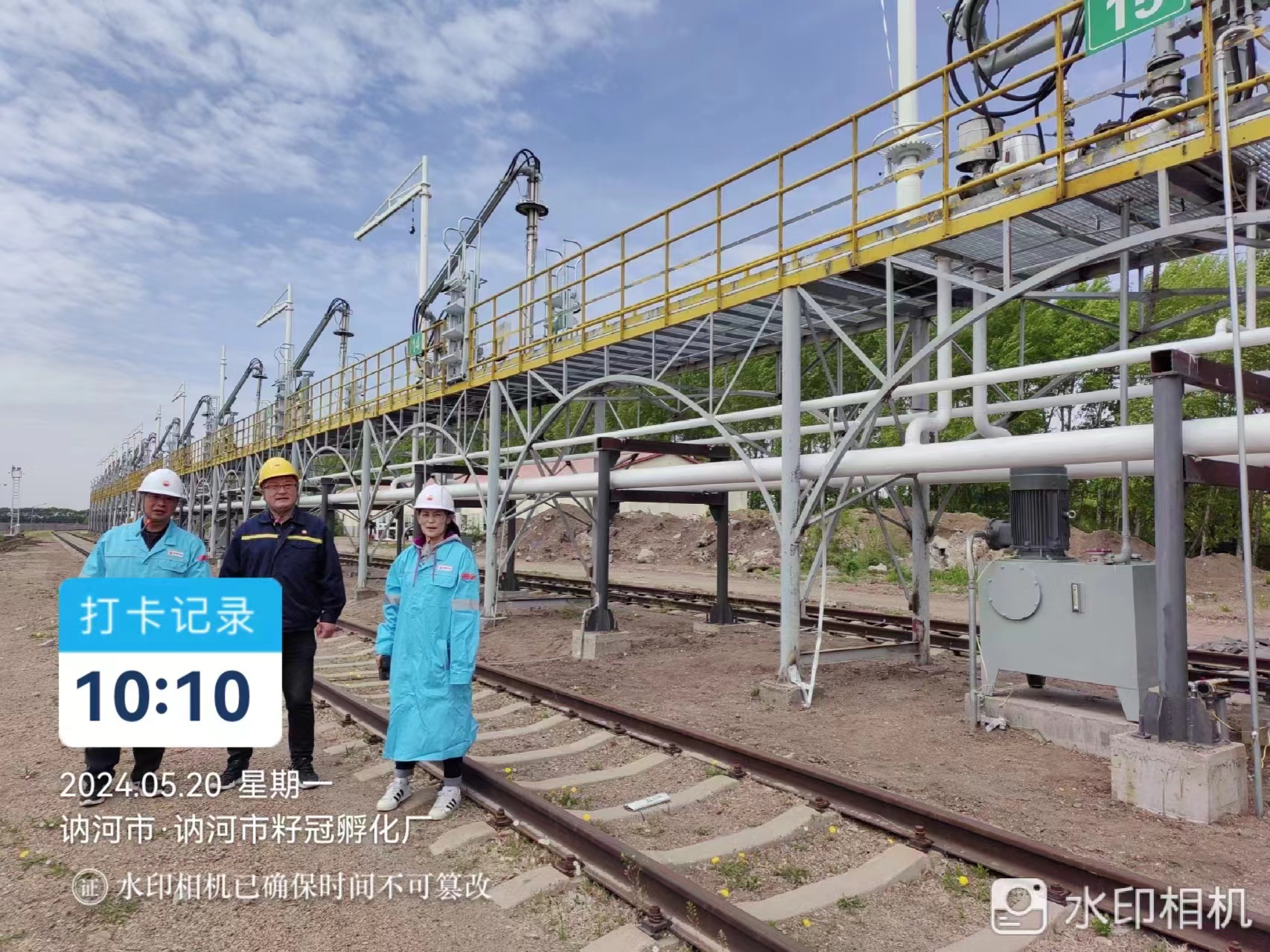

库区内铁路装卸设施包括：铁路专用线两条，总长度 681m，12个货位的铁路装卸栈桥1座、接卸汽油、柴油鹤管12套，乙醇专用鹤管4 套， 倒灌泵棚 1 座；汽车装车设施包括：装车罩棚 1 座、下装付油岛2座、下装付油鹤位7个，汽柴油装车泵（汽油3座，柴油4座），设置止回阀、流量计和电动球阀。
1.主要流程
1）铁路卸车流程
（1）卸车系统主要设备设施
铁路专用线、铁路栈桥、铁路油罐车、装卸臂、集油管线、输油管线、潜油泵、输油管线、储油罐。
（2）卸车系统工艺
铁路收油（汽油、柴油和乙醇）是以鹤管潜油泵作为动力，使铁路罐车内油品经潜油泵进入输油管线，输送至油库储油罐。
2）铁路卸车铁路罐车扫舱
（1）扫舱系统主要设备设施
铁路罐车、扫舱胶管、扫舱管线、容积泵、容积罐、集油管线、油罐。
扫舱作业时，首先将扫舱胶管置入罐车集油坑内，利用容积泵将各罐车内余油通过扫舱胶管、扫舱管线、集油管线集中输送到指定的容积罐，然后，利用扫仓泵将油品通过集油管线输送到指定油罐。
3）装车流程
（1）公路发油主要设备设施
储油罐、输油管线、过滤器、付油泵、流量计、电液阀、油气回收鹤管、装车鹤管。
（2）公路发油
公路发油是以离心泵作为动力，利用离心泵、体积流量计、数控电液阀、PLC批量控制器、下装鹤管实现IC卡定量发油，将油罐内的轻质油品由付油管道经离心泵吸入付油管线内均匀地引入离心泵叶轮，由于叶轮高速旋转，油品在叶片的作用下产生离心力使油品获得动能，在经装油鹤管进入汽车油罐车。
4）公路罐装乙醇汽油在线调合、装车工艺
（1）乙醇汽油装车系统主要设备设施
汽油组分油系统、乙醇系统、在线自动调合系统三部分，其中：
①组分油系统主要包括:组分油储罐、组分油管线、付油泵。
②乙醇系统主要包括:乙醇储罐、乙醇管线、付乙醇泵。
③在线自动调合系统主要包括：PLC批量控制器、流量计、电液阀、花管混合器、装车鹤管。
（2）乙醇汽油在线调合、装车工艺
①装车时通过向PLC批量控制器发出指令，由批量控制系统控制乙醇泵、组分油泵、电液阀，同时采集流量计发回的数据发出停止指令，完成一次在线调合、装车。
4）倒灌流程
（1）倒罐系统主要设备设施
发油罐、离心泵、输油管线、收油罐。
（2）倒罐系统工艺
倒罐作业时，通过油泵、输油管线将指定油罐中的油品输送到另一个油罐中。
5）油气回收
油品汽车装车采用密闭装车系统，并配套设置1套油气回收设施，油气回收系统更换为200型油气回收装置，采用冷凝加吸附联合工艺作为主要油气回收工艺，处理能力为200m³/h。
装车排放油气由油气回收管道至气液分离罐至油气回收处理装置后达标排放。
由92#储罐至贫油管道至油气回收处理装置至富油管线至92#储罐。
|
