讷河油库关于浮盘及隐患改建项目位于黑龙江省齐齐哈尔市讷河市讷河镇通江路西段路南讷河油库院内。油库北侧为国铁；东侧为国道，国道对面为北方水泥厂；南侧为工矿企业（孵化场）；西侧为空地。
建设单位改扩建情况：本项目属于危险化学品改建（改建危险化学品储存经营项目），项目总投资2665万元，其中安全设施费用1590.3万元，占项目总投资的62%。
改造规模为油库总库容为1.24×104m³，属三级油库，本次改造后油库库容1.25×104m³，库容等级不变。主要储存品种有柴油、92#组分汽油、92#清洁汽油及变性燃料乙醇。
改造内容为
1）公路装车区：汽柴油装车泵（汽油3座，柴油4座），增加止回阀，更换流量计；气相手动球阀更换为电动球阀。

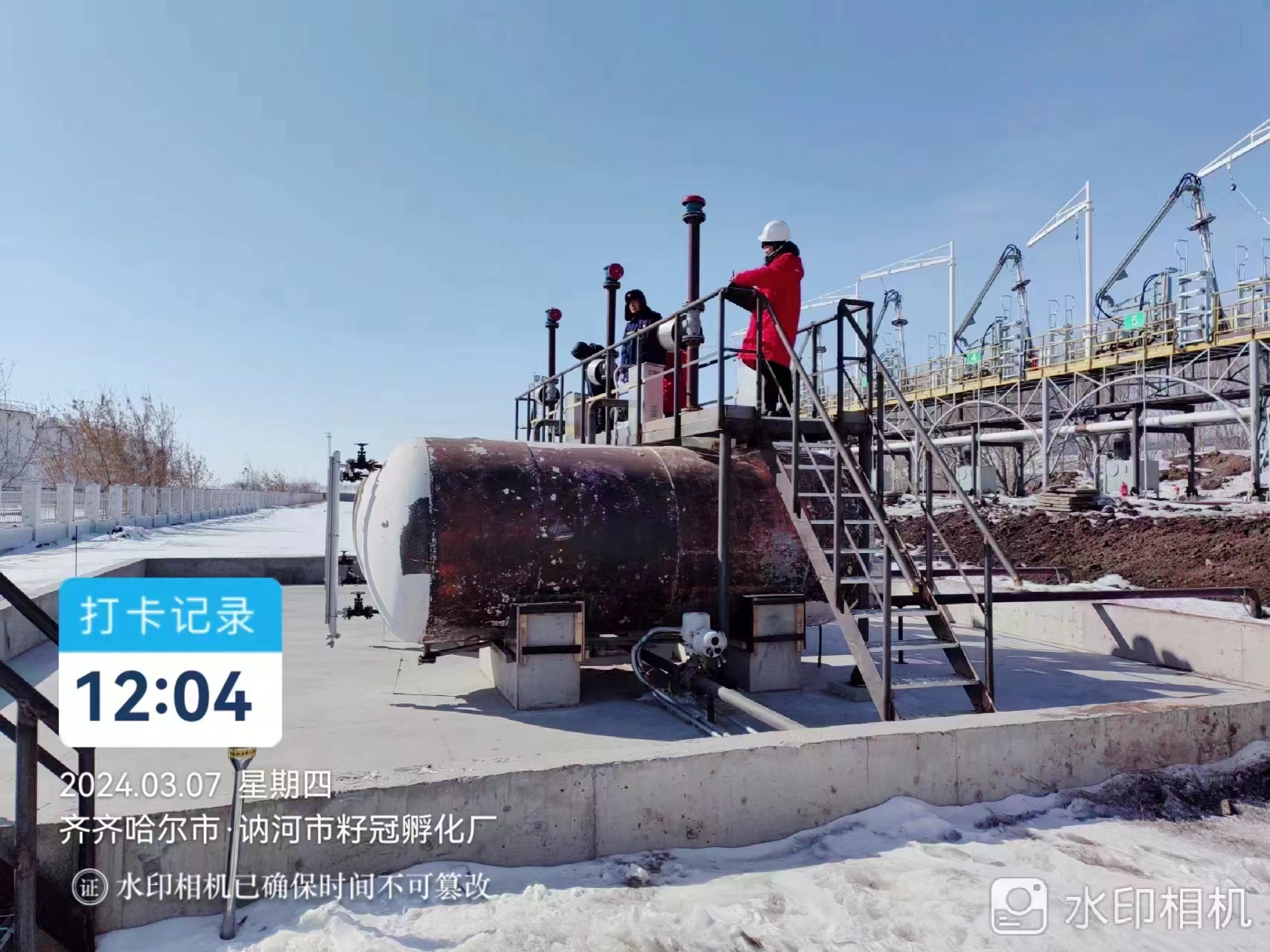

2）铁路卸车区：铁路卸车栈桥利旧，拆除原14套铁路卸车鹤管及潜油泵（12套汽柴油、2套乙醇）及相应工艺管道，新购16套铁路卸车鹤管（配套高扬程潜油泵、密闭盖，12套汽柴油、4套乙醇）,采用潜油泵直卸进罐卸车流程；在栈桥下设置3台扫仓泵（1汽1柴1乙醇）用于扫仓；栈桥下利旧原2根DN200卸车管线（1汽1柴）,新增1根DN200乙醇卸车管线，3根DN80扫仓管线；扫仓罐清罐移位安装；
3）油气回收装置：原油气回收装置拆除，更换为200型油气回收装置（利旧牡丹江油库设备），由厂家更换活性炭、检维修、调试等。公路装车区油气收集汇管改为地上敷设；汽油扫仓罐和乙醇扫仓罐新增油气管线，敷设至油气回收装置，回收汽油、乙醇扫仓罐内产生的油气。油气回收装置的贫富油管线敷设至罐区，与储罐TG-01、07连接。
4）储罐区：
（1）汽油储罐浮盘、密封以及隐患改造
汽油储罐清罐改造，2座1000m³储罐(TG-01～02)的铝制浮筒式浮盘拆除后更换为全接液式不锈钢双盘式浮盘，密封形式为弹性大补偿+二次密封；2000m³储罐(TG-07)敞口隔仓式浮盘拆除后更换为全接液式不锈钢双盘式浮盘，密封形式为弹性大补偿+二次密封；量油孔及液位计罐内增加导向管，并增加伸缩囊套，以减少油气逸散；储罐内部除锈防腐，外部局部除锈防腐；原有低低液位报警开关由外贴改成音叉式；内浮顶储罐中央通气孔增加阻爆燃阻火器；原有通气孔锈蚀，本次同时更换；罐顶增设环形踏步，对应增高环向护栏，确保踏步上表面到护栏高度为1.2m；上罐盘梯踏步改造为格栅板；原有横式泡沫发生器拆除，开口处封堵，立式泡沫发生器重新开孔，立式泡沫产生器位置增加巡检平台。
（2）柴油储罐隐患改造
4座柴油储（TD-03～06）清罐改造，罐顶增设环形踏步，对应增高环向护栏，确保踏步上表面到护栏高度为1.2m；上罐盘梯踏步改造为格栅板；原有横式泡沫发生器拆除，开口处封堵，立式泡沫发生器重新开孔，立式泡沫产生器位置增加巡检平台。增加低低液位报警开关。
（3）在罐区预留地上新建500m³乙醇立式储罐，并与汽柴油储罐间设置隔堤，相应配套自控、给排水等设施。
（4）储罐区东侧新建倒罐泵棚，设置2台倒罐泵。
5）消防设施改造：
（1）新建1200m³消防水池。
（2）拆除原有消防冷却水泵，重新更换为Q=90L/sH=100m的消防冷却水泵(两柴，一用一备)。消防泵房内工艺系统重新设计；拆除原有消防泡沫泵，重新更换为Q=50L/sH=100m的消防泡沫泵泵(一用一备);新增消防稳压装置一套；拆除原有环泵式泡沫比例混合器，更换为平衡式空气泡沫比例混合装置，泡沫泵一电一水轮驱动，流量Q=16～50L/s,混合比3%。
（3）储罐消防泡沫立管增加软连接，增加出渣口：储罐上泡沫混合液立管下端调整的锈渣清扫口与储罐基础或地面的距离。
（4）消防水池增加供消防车取水用的取水口。
（5）消防管线入罐区改为两路供水，按照消防冷却水流量需求更换DN200的冷却水管。
（6）原有消防水池增加高低液位报警装置。
（7）消防操作阀门距离油罐壁改为大于15米。
（8）储罐周边消火栓移位，保证距离消防通道不大于2m及增加操作平台。
（9）2000m³储罐泡沫发生器储罐更换为PCL16型立式泡沫发生器，改造罐设置2套。1000m³储罐泡沫发生器储罐更换为PCL8型立式泡沫发生器，改造罐设置2套。新建500m³乙醇立式储罐设置PCL8型立式泡沫发生器1套。
7）其他：
（1）现有8座卧式乙醇储罐清罐拆除。
（2）消防道路扩宽至6m,铁路卸车区北侧增加回车场。
（3）防火堤挂网抹灰，加厚至260mm。
（4）罐区内雨水出防火堤增加水封井，库区水封井改造水封高度。
（5）现有漏油及事故污水收集池为200m³,本次扩建300m³。
（6）公路装车区、油气回收、扫仓罐区及罐区进行清污分流改造，雨水排至原有集水井，含油污水排至原有隔油池。
（7）新打一口水井，出水量不小于30m³/h,保证消防水池补水时间不超96h。
（8）新建1座500m3乙醇储罐，罐区内新增清污分流系统。
（9）办公区、发油区面向库外的铁艺围墙拆除，新建2.5m高实体围墙，油库四周不满足2.5m高的围墙加高至2.5m。
（10）新增高杆摄像。
（11）新增周界报警设施。
（12）一卡通门禁管理系统更换。
（13）完善罐区液位计量系统。
（14）完善可燃气体报警系统。
（15）中心控制室操作区设置气体及火灾声、光报警。
（16）完善消防水池液位系统。
|
